Netzplanung und Simulation
Wir bieten
- Berechnungen und Auslegungen von elektrischen Energieversorgungssystemen wie sie die international gültigen Normen vorschreiben
- Simulationen mit kundenspezifischen Anforderungen
Unsere Simulationswerkzeuge und Dienstleistungen sind von der DEKRA zertifiziert.
Auslegung und Planung von elektrischen Energieversorgungssysstemen
Wir unterstützen unsere Kunden bei der Auslegung von elektrischen Energieversorgungssystemen für
- Hochspannungssysteme
- Mittelspannungssysteme
- Niederspannungssysteme
- Gleich- & Wechselstromsysteme
Wir berücksichtigen stets IEC Standards und gültige DIN VDE Normen.
Auf Anfrage schicken wir Ihnen gerne eine Referenzliste.
Berechnung AC und DC Kurzschlussströmen nach IEC Norm
Wir führen Kurzschlussstromberechnungen nach IEC 60909 Standard bzw. DIN VDE 0102 für Nieder- Mittel und Hochspannungssysteme durch. Neben Wechselstrom- bzw. Drehstromsystemen berechnen wir auch Kurzschlusströme in Gleichstromsysteme nach dem IEC 61660 Standard. Dabei können wir jederzeit kundenspezifische Vorgaben bezüglich Betriebsmittel (z.B. Kurzschlusssverhalten, Kennlinien) sowohl im Zeit- wie auch Frequenzbereich problemlos in den Simulationsprozess einbinden.
Auslegung der Betriebsmittel
Wir unterstützen unsere Kunden bei der Auslegung von Betriebsmittel nach entsprechend gültigen Normen, wie beispielsweise Kabelauslegung nach DIN VDE 0298, Schutzgeräte und ihre Schutzwandler, Transformatoren, Generatoren, etc. Daneben simulieren wir transiente Vorgänge, die bei Einschaltvorgängen (Trafo-Inrush, Laden von Kabelkapazitäten, Motorhochlauf usw.) und getakteten Spannungswandlern zu berücksichtigen sind.
Lastfluß und Spannungshaltung
Wir erstellen für unsere Kunden individuell gestaltete Lastflussstudien, die auf die Betriebsphilosophie unser Kunden abgestimmt ist. Diese Studien können auch die Einschaltvorgänge wie etwa Motorhochlauf, Transformatorinrush oder individuelle Kundenvorgaben enthalten. Stets ist die einfache Einbindung dieser Kundenvorgaben wie etwa Tageskennlinien gewährleistet.
Erstellung der Schutzkoordination
Wir fertigen für Kunden Studien zur Schutzkoordination. Wir erstellen sowohl Vorgaben für die Selektivität, die Schutzwandler, die Sicherungen, die Ausfallsicherheit, den Schutz von Betriebsmitteln und für Parameter von Schutzgeräten von der Hoch- bis in die Niederspannungsebene.
Erstellung der Isolationskoordination
nach IEC 60071
Wir fertigen für Kunden Studien zur Isolationskoordination gemäß IEC 60071 an. Ermittelung notwendiger Überspannungsableiter, Überprüfung der Isolationsfestigkeit der Betriebsmittel und Berechnungen von Überspannungen sind Bestandteil dieser Untersuchungen.
Dynamische Stabilätsanalysen
Wir berechnen für unsere Kunden die Stabilität der Energieversorgungsnetze. Dazu zählen beispielsweise wirksame Generator-Regelungen im Netz, Umrichter-Regler, Schaltvorgänge im Zeitbereich usw.
Ermittelung von Netzrückwirkungen
Die Berechnung von Harmonischen, Blindleistungbedarf, THD von Strom und Spannung stellt ein weiteres Kompetenzfeld im Bereich der Studien für die elektrische Energieversorgung dar. Wir können dabei beliebige Betriebsmittel beispielsweise mit gemessenen Oberschwingungsspektren in die Modellbildung und Simulation aufnehmen.
Simulation
Kundenspezifische Schaltungssimulation
Neben den durch internationale Standards und Normen vorgegebenen Berechnungen und Simulationen erstellen wir individuell an unsere Kunden angepasste Studien.
Da unser eigenes Simulationssystem auch hervorragend zur Simulation von thermischen oder mechanischen Differentialgleichungen eignet, bieten wir Studien zu diesen Problemen an. Im Speziellen können wir auf Erfahrungen bei der Simulation der thermischen und mechanischen Belastung von elektrischen Betriebsmitteln (wie Stromschienen, Kabel und Trafos) zurückgreifen.
Dabei ist unser Know-How sowohl im Bereich der Simulation aber auch der Anlagentechnik zu sehen. Die Bündelung dieser beiden Teilgebiete ermöglicht eine optimale Beratung für unsere Kunden.
Stromverdrängung
Die Stromverdrängung in Leitern ist besonders bei Anlagen für hohe Betriebsströme und bei der Betrachtung höherer Frequenzen bzw. bei Schalthandlungen von enormer Bedeutung. Da wir die Stromverdrängungseffekte, wie den Skin- und Proximity Effekt, in unserem Simulator berücksichtigen können, sind unsere Simulationsmodelle näher an der Realität als die üblichen vereinfachten Modelle, die diese Effekte nicht berücksichtigen.
HF-Feldsimulation

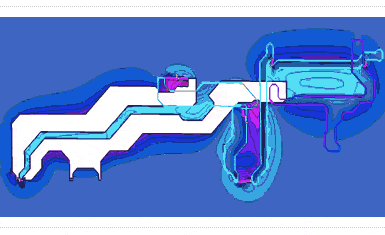

Wir simulieren die Dynamik elektromagnetischer Felder. Im Rahmen einer mehrjährigen Forschungsarbeit zusammen mit Prof. Dr.h.c. Dr.-Ing. habil. R. Unbehauen (Lehrstuhl Allgemeine und Theoretische Elektrotechnik der FAU Erlangen-Nürnberg) haben wir dazu das bewährte FDTD Verfahren weiterentwickelt um beliebige Gitterstrukturen und damit Gebiete hoher Auflösung (feines Gitter) mit solchen niedriger Auflösungen (grobe Gitter) zu koppeln.
Gekoppelte Schaltungssimulation
Simultan zu den elektrischen Schaltungen können wir mit unserem Simulator die elektromagnetischen Felder in der Umgebung der Schaltung simulieren. Auf diese Weise können wir ein Platinenlayout auf z.B. Crosstalk, leitungsgebundene Störungen oder Störaussendung überprüfen. Bei dieser Art Simulation werden die Differentialgleichungen der elektrischen Schaltungen simultan zu den Feldgleichungen auf dem zwei oder dreidimensionalen Simulationsgitter gelöst.
